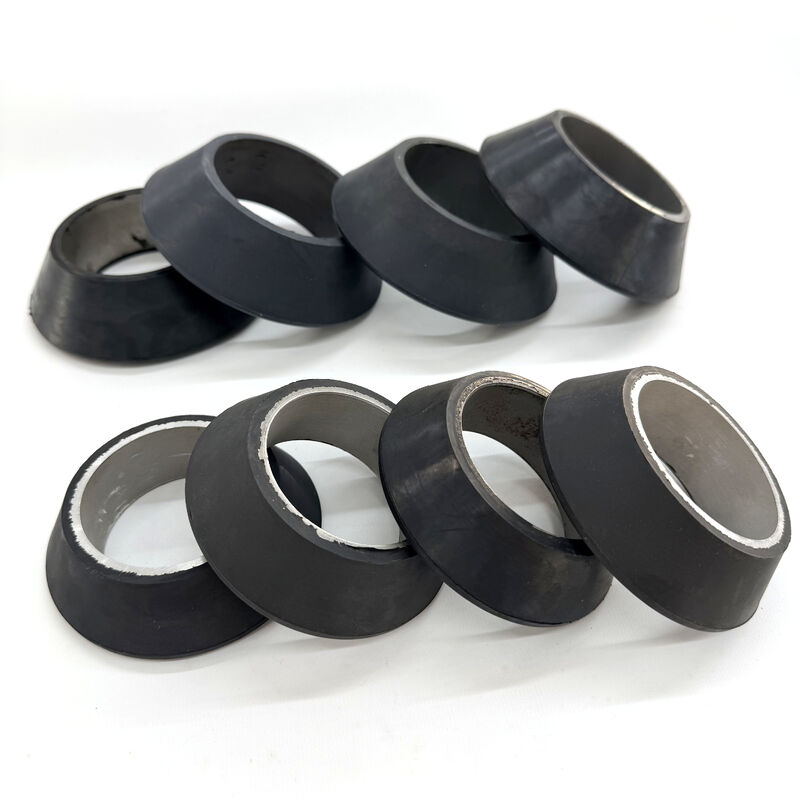

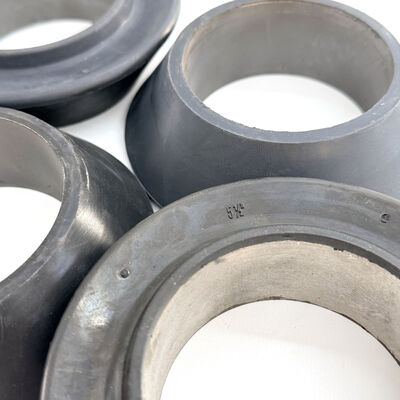

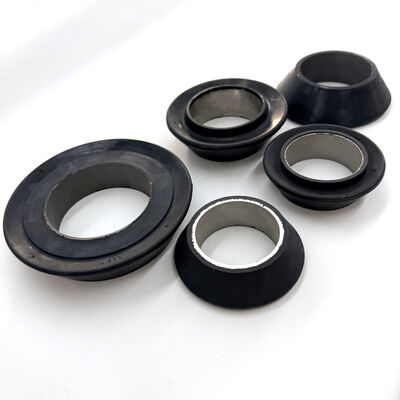

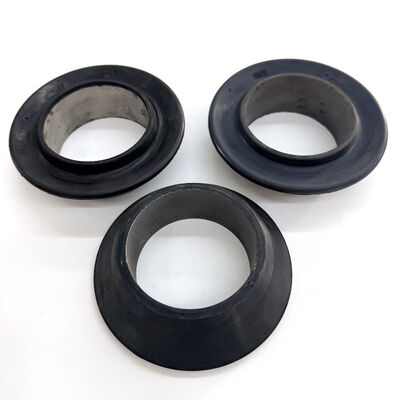

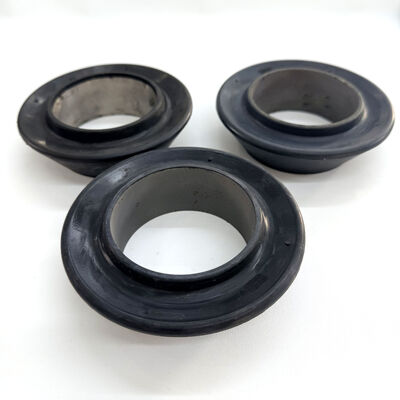

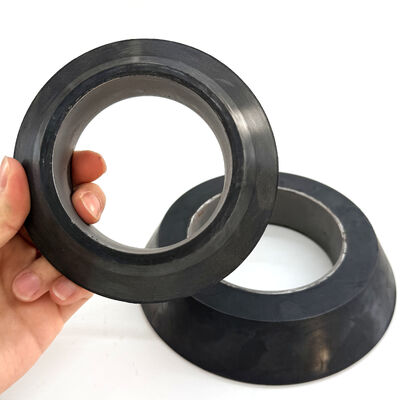

5 1/2 นิ้วสไตล์ V Swab ถ้วยสําหรับการบริการภาระเบา Stackable ในแอพลิเคชั่น oilfield

บทนำผลิตภัณฑ์

ถ้วยสวับแบบ V-Style ขนาด 5 1/2 นิ้วระดับมืออาชีพ เป็นโซลูชันใต้หลุมที่ออกแบบมาโดยเฉพาะสำหรับการกู้คืนของเหลวที่มีภาระเบาในการปฏิบัติงานท่อและปลอกขนาดใหญ่ รุ่นนี้ใช้ขอบซีลที่ทำงานด้วยของเหลวซึ่งจะขยายออกด้านนอกเมื่อแรงดันไฮโดรสแตติกเพิ่มขึ้น รองรับการสัมผัสกับรูเมื่อขนาดถ้วยและสภาวะการบริการเหมาะสม ข้อได้เปรียบหลักอยู่ที่สถาปัตยกรรมที่สามารถวางซ้อนกันได้ ช่วยให้ผู้ปฏิบัติงานสามารถปรับแต่งชุดเครื่องมือได้โดยการติดตั้งถ้วยหลายใบบนแกนเดียวตามการออกแบบแกนและขั้นตอนการปฏิบัติงาน ตรวจสอบสภาพรูและรอยสึกของถ้วยก่อนการบริการ

ข้อมูลจำเพาะทางเทคนิค

การระบุขนาด 5-1/2 นิ้วเป็นการอ้างอิงตามชื่อ ตารางขนาดที่มีอยู่แสดงรุ่นนี้ด้วย OD ของถ้วย 4.970 นิ้ว และ ID ของถ้วย 2.495 นิ้ว ยืนยันขนาดเหล่านี้กับรูและแกนที่ต้องการก่อนสั่งซื้อ ขนาดตามชื่อและเส้นผ่านศูนย์กลางถ้วยจริงเป็นการอ้างอิงที่แตกต่างกัน

คุณสมบัติหลักและข้อได้เปรียบทางวิศวกรรม

1. ทนทานต่อเศษซากและทรายได้ดีเยี่ยม: การออกแบบขอบบางที่ยืดหยุ่นช่วยให้ถ้วย V สามารถหลีกเลี่ยงทรายและตะกรันระหว่างการวิ่งลง และปิดผนึกรอบอนุภาคได้อย่างมีประสิทธิภาพระหว่างการยก

2. ปรับให้เหมาะสมสำหรับภาระเบา: ออกแบบมาโดยเฉพาะสำหรับคอลัมน์ของเหลวต่ำที่ถ้วยสำหรับงานหนักอาจไม่สามารถปิดผนึกได้อย่างสมบูรณ์ ยืนยันถ้วยที่เลือกและการจัดเรียงแบบซ้อนสำหรับภาระของเหลวที่คาดหวัง

3. การลงอย่างควบคุม: ปฏิบัติตามขั้นตอนการปฏิบัติงานของอุปกรณ์สำหรับความเร็วในการวิ่งและการเข้าของเหลว หลีกเลี่ยงการปฏิบัติต่อโปรไฟล์ที่ยืดหยุ่นเป็นการอนุญาตให้เพิ่มความเร็วของสายเคเบิล

4. ฐานเสริมเหล็ก: รุ่น 5 1/2 นิ้วมีแผ่นฐานเหล็กเพื่อป้องกันไม่ให้ยางเสียรูปหรือยื่นเกินไหล่ของแกนระหว่างการชักขึ้น

5. วางซ้อนกันได้เพื่อความหลากหลายของภาระ: แม้ว่าจะออกแบบมาสำหรับภาระเบา แต่จำนวนถ้วยและการเว้นระยะต้องได้รับการยืนยันสำหรับแกนและภาระของเหลวที่วางแผนไว้ ไม่มีจำนวนการซ้อนสากลที่ใช้ได้กับทุกชุดประกอบ

ทำไมต้องร่วมงานกับทีมวิศวกรรมของเรา?

มาตรฐานคุณภาพ ISO 9001:2015: โรงงานของเราดำเนินการภายใต้ระบบการจัดการคุณภาพที่เข้มงวด เพื่อให้มั่นใจถึงความสามารถในการทำซ้ำในการผลิตปริมาณมาก
เครื่องมือและการออกแบบภายในองค์กร: วิศวกรของเราให้ความช่วยเหลือในการออกแบบเพื่อการผลิต (DFM) ช่วยปรับปรุงรูปทรงของชิ้นส่วนเพื่อลดต้นทุนและปรับปรุงประสิทธิภาพ

คำถามที่พบบ่อย

คำถาม: ทำไมถ้วย V แบบวางซ้อนกันได้จึงดีกว่าถ้วยขนาดใหญ่ใบเดียว?
คำตอบ: การวางถ้วย V หลายใบช่วยกระจายภาระได้ดีขึ้น ถ้วยใบเดียวจะต้องแข็งมากเพื่อยกภาระเท่ากัน ทำให้มีแนวโน้มที่จะฉีกขาด ถ้วยที่ยืดหยุ่นหลายใบให้ระบบซีลสำรอง

คำถาม: ถ้วยเหล่านี้สามารถจัดการกับทรายและตะกอนได้หรือไม่?
คำตอบ: ยืนยันความเหมาะสมสำหรับความเข้มข้นของทรายและขนาดอนุภาค ตรวจสอบขอบเพื่อหารอยตัด เศษซากที่ติดอยู่ และรอยสึกที่ไม่สม่ำเสมอ โปรไฟล์ที่ยืดหยุ่นไม่ได้ขจัดรอยขีดข่วน

คำถาม: จำเป็นต้องมีแผ่นเหล็กสำหรับบริการที่มีภาระเบาหรือไม่?
คำตอบ: ใช่ แผ่นเหล็กมีความสำคัญอย่างยิ่งต่อการรักษาตำแหน่งของถ้วยบนแกน หากไม่มีแผ่นเหล็ก แรงดันไฮโดรสแตติกอาจทำให้ฐานยางเสียรูปไปบนไหล่ของแกนได้
