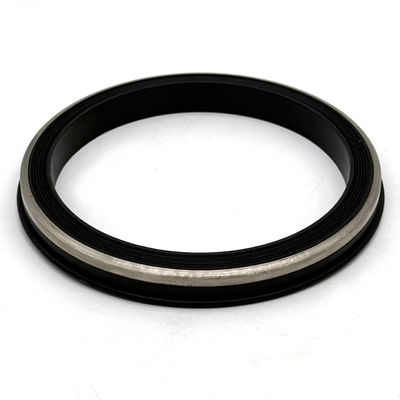

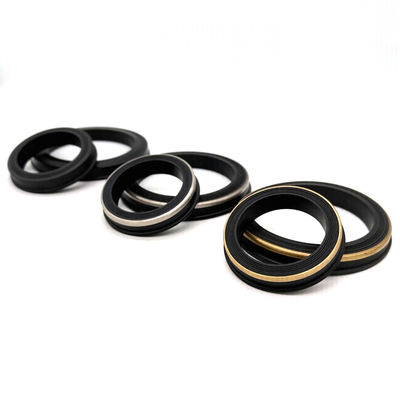

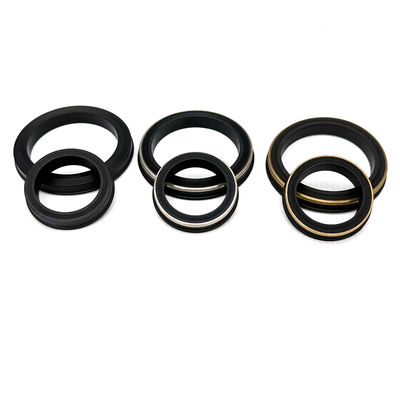

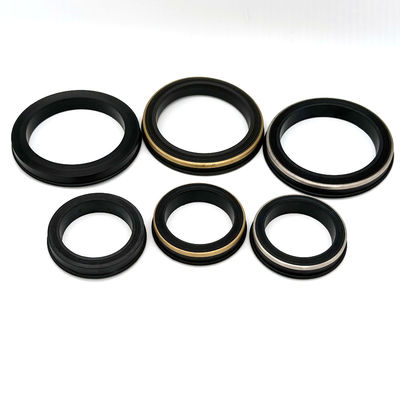

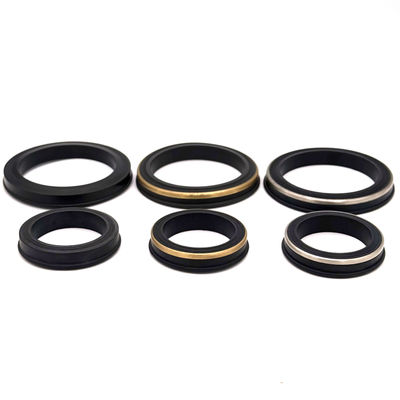

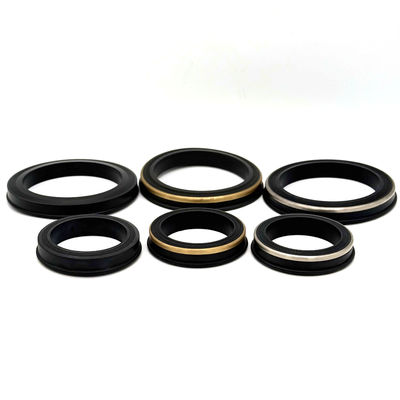

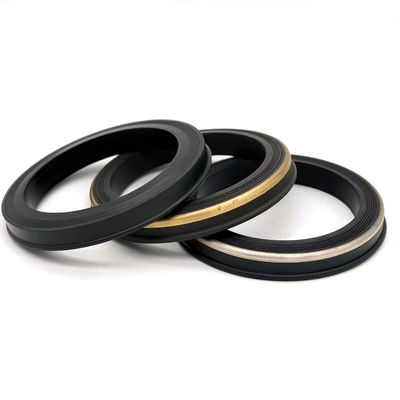

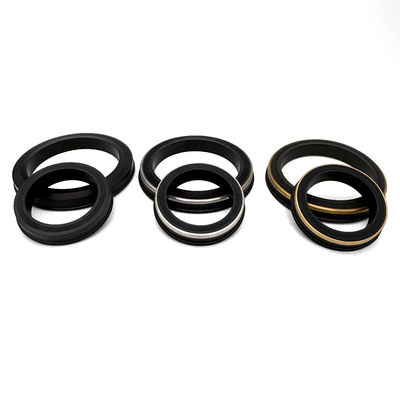

ความดันสูง 15,000 PSI Hammer Union Lip Seal ด้วย NBR เกรดสนามน้ํามันและการออกแบบพลังงานด้วยตัวเอง

ซีลลิ้นสำหรับชุดท่อส่งที่ระบุ

บทนำผลิตภัณฑ์และวิศวกรรมการออกแบบ

ซีลลิ้นแบบแรงดันสูงสำหรับ Hammer Union เป็นส่วนประกอบซีลที่ออกแบบมาอย่างแม่นยำเพื่อตอบสนองความต้องการที่รุนแรงของภาคพลังงานทั่วโลก ซีลแบบลิ้นเหล่านี้ผลิตขึ้นเป็นพิเศษเพื่อให้มีการทำงานแบบไดนามิก เมื่อแรงดันภายในเพิ่มขึ้น ลิ้นซีลจะถูกกระตุ้นและกดเข้ากับผนังของ Union ให้แน่นยิ่งขึ้น โดยมีโปรไฟล์ การวางแนว และการจัดเรียงส่วนรองรับที่ตรงกับแบบวาดของชุดประกอบจริง การออกแบบนี้มีความสำคัญอย่างยิ่งสำหรับท่อส่งแรงดันสูงซึ่งมีการสั่นสะเทือนและแรงดันที่พุ่งขึ้นเป็นเรื่องปกติ สำหรับการเปลี่ยน Manifold โปรดยืนยันผู้ผลิต รูปแบบ ขนาดปกติ ร่อง และสภาวะการทำงานก่อนเลือกซีล

วิทยาศาสตร์วัสดุและประโยชน์ด้านประสิทธิภาพ

ซีล Hammer Union ของเรามีให้เลือกใช้ในยางสังเคราะห์ประสิทธิภาพสูงหลากหลายชนิดเพื่อให้เหมาะกับสภาพแวดล้อมที่แตกต่างกัน

ไนไตรล์ (NBR, Buna-N)
นี่คือวัสดุมาตรฐานสำหรับการใช้งานในบ่อน้ำมัน ให้ความทนทานต่อน้ำ ของเหลวไฮดรอลิก และผลิตภัณฑ์ที่มาจากปิโตรเลียมได้ดีเยี่ยม ให้ความแข็งแรงต่อแรงดึงสูงและความทนทานต่อการสึกหรอที่ดีสำหรับการใช้งานทั่วไป

HNBR (ไฮโดรเจนไนไตรล์)
ตรวจสอบสารประกอบ HNBR เฉพาะกับอุณหภูมิ องค์ประกอบก๊าซ การสัมผัส และหน้าที่การลดแรงดัน ตระกูลวัสดุเพียงอย่างเดียวไม่สามารถกำหนดความเหมาะสมสำหรับการใช้งานในสภาพแวดล้อมที่มีก๊าซซัลเฟอร์ได้

FKM (ฟลูออโรอีลาสโตเมอร์)
ตรวจสอบสารประกอบ FKM เฉพาะกับสูตรของเหลวจริงและอุณหภูมิต่อเนื่องหรืออุณหภูมิสูงสุด ยืนยันขีดจำกัดของสารประกอบก่อนระบุการใช้งานที่อุณหภูมิสูง

เกี่ยวกับผู้ผลิต Qinuo

ก่อตั้งขึ้นในปี 2013 ในเขตการค้าเสรีเซี่ยงไฮ้ Qinuo เป็นองค์กรเทคโนโลยีขั้นสูงที่เชี่ยวชาญในการผลิตซีลยางสำหรับภาคส่วนน้ำมันและก๊าซ เราบูรณาการการวิจัยและพัฒนา การผลิต และการขายภายใต้ปรัชญาหลักของเรา: คุณภาพเพื่อความอยู่รอด นวัตกรรมเพื่อการพัฒนา ความมุ่งมั่นของเราทำให้เราได้รับการยอมรับในตลาดทั่วโลก ซึ่งปัจจุบันเราส่งเสริมแบรนด์ Royal Way และ SHQN ของเรา เราดำเนินงานโรงงานสองแห่งในเมืองหนานทง โดยมีเครื่องอัดวัลคาไนซ์ยางกว่า 30 เครื่อง ดำเนินการภายใต้ระบบการจัดการคุณภาพ ISO9001 เราส่งออกไปยังกว่า 100 ประเทศ รวมถึงสหรัฐอเมริกา แคนาดา สหราชอาณาจักร และเยอรมนี

ตารางข้อมูลจำเพาะทางเทคนิค

ช่วงการใช้งานหลัก

ซีลลิ้นเหล่านี้เป็นส่วนประกอบทดแทนสำหรับชุดประกอบต้นน้ำที่ระบุ ชุด Union ที่สมบูรณ์จะเป็นตัวกำหนดแรงดันใช้งาน ยางเพียงอย่างเดียวไม่มีการให้คะแนนระบบที่เป็นอิสระ

1. การแตกหักด้วยไฮดรอลิก
ในการปฏิบัติงาน fracking ท่อส่งต้องรับมือกับสารละลายที่มีฤทธิ์กัดกร่อนที่แรงดันสูงมาก โปรดตรวจสอบสารประกอบ สภาพร่อง การจัดเรียงส่วนรองรับ และหน้าที่การหมุนเวียนสำหรับชุดปั๊มจริง

2. การอัดซีเมนต์และการปรับสภาพด้วยกรด
เลือกซีลทดแทนสำหรับท่อส่งซีเมนต์หรือท่อส่งกรดที่ระบุหลังจากตรวจสอบความเข้ากันได้ของสารประกอบกับสารละลายหรือสูตรกรด

3. ระบบหมุนเวียนโคลน
ซีลถูกใช้ใน Manifold ของปั๊มโคลนและระบบ Standpipe เพื่อจัดการการไหลของของเหลวขุดเจาะ ตรวจสอบร่องและพื้นผิวซีล ขจัดสิ่งสกปรก และปฏิบัติตามขั้นตอนการติดตั้งของผู้ผลิตอุปกรณ์

4. การไหลกลับและการทดสอบ
สำหรับการทดแทนการไหลกลับหรือการทดสอบบ่อน้ำมัน โปรดระบุองค์ประกอบก๊าซ ของเหลว อุณหภูมิ แรงดันใช้งาน และข้อกำหนดในการลดแรงดัน

ทำไมต้องเลือกโซลูชันการซีลของ Qinuo

Qinuo ทุ่มเทให้กับหลักการของคุณภาพสูง ความเป็นมืออาชีพสูง และประสิทธิภาพสูง ด้วยกำลังการผลิตรายเดือนกว่า 20 ตัน เราสามารถตอบสนองความต้องการทางอุตสาหกรรมขนาดใหญ่ได้อย่างรวดเร็ว ทำเลที่ตั้งเชิงกลยุทธ์ของเราใกล้กับท่าเรือเซี่ยงไฮ้ช่วยให้การขนส่งทั่วโลกมีประสิทธิภาพสำหรับลูกค้าของเราในกว่า 100 ประเทศ เราให้บริการออกแบบอย่างมืออาชีพสำหรับส่วนประกอบยางและพลาสติก ทำให้เราสามารถปรับแต่งซีลสำหรับความท้าทายแรงดันสูงโดยเฉพาะ ตกลงเอกสารการตรวจสอบและการรับรองที่จำเป็นสำหรับรูปแบบการเปลี่ยนที่เลือก

การระบุ Manifold สำหรับ Fig 1502 และ Fig 2202

โปรดแยกคำขอเปลี่ยนสำหรับ Figure 1502 และ Figure 2202 ระบุเครื่องหมายผู้ผลิตและขนาดปกติสำหรับแต่ละตำแหน่ง Manifold จากนั้นจับคู่ร่องซีล โปรไฟล์ลิ้น และการยึดส่วนรองรับจากแบบวาด บันทึกสารประกอบหนึ่งชนิด ความคลาดเคลื่อนของความแข็ง และการแก้ไขแบบวาดสำหรับแต่ละรายการสั่งซื้อ รวมถึงแรงดันใช้งานและแรงดันทดสอบจากเอกสารประกอบ และหน้าที่ของของเหลวหรือก๊าซจริง
